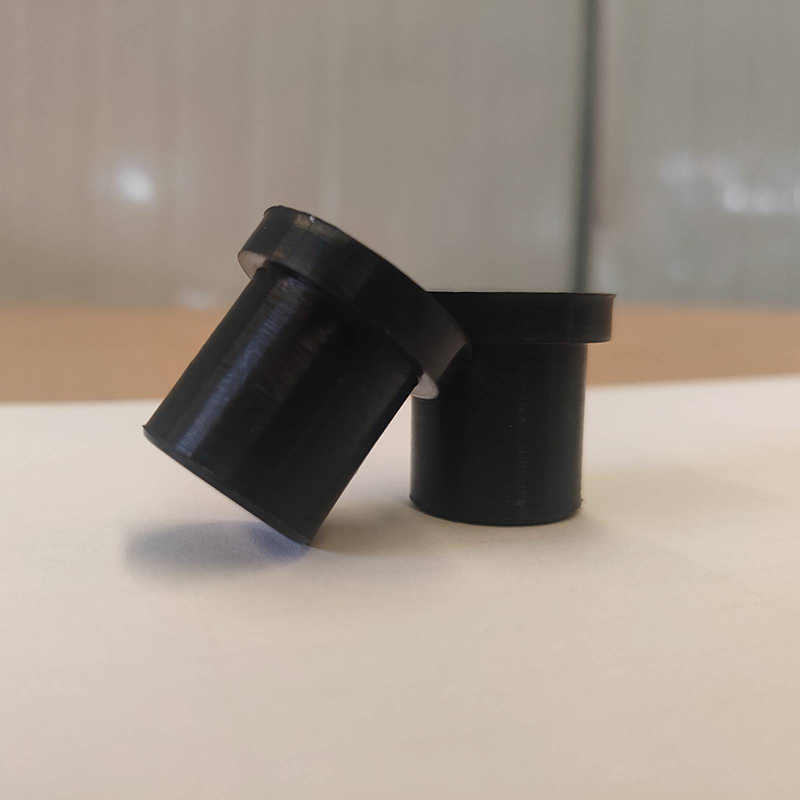

Фланцевая резиновая втулка, амортизационная резиновая втулка, опорная втулка подвески, резиновая втулка вала, буферная виброизоляционная втулка
Данная продукция представляет собой цилиндрическую резиновую втулку с фланцем, изготовленную методом прессования и вулканизации из высокоэластичной резины или полиуретана. Конструкция имеет круглый фланцевый выступ на одном конце и сквозное центральное отверстие. Втулка может устанавливаться на вал, а также надеваться на болт или палец для выполнения функций буфера и виброизоляции. Широко применяется в системах подвески автомобилей, шарнирных узлах строительной и сельскохозяйственной техники, соединительных узлах промышленного оборудования и других вращающихся/качающихся узлах, где требуется гашение вибрации и шума.
Описание
маркер
Технические параметры
| Показатель | Значение |
| Название изделия | Фланцевая резиновая втулка / Амортизационная резиновая втулка |
| Материал | Натуральный каучук (NR) / Хлоропреновый каучук (CR) / Бутадиен нитрильный каучук (NBR) / Полиуретан (PU) |
| Твердость по Шору А | 60±5 единиц (возможно изготовление на заказ 50 90 ед.) |
| Прочность при разрыве | ≥12 МПа |
| Относительное удлинение при разрыве | ≥350 % |
| Диапазон рабочих температур | -30 ℃～+80 ℃ (под заказ 40 ℃～+120 ℃) |
| Конструкция | Цилиндрическая оболочка + односторонний фланец + сквозное центральное отверстие |
| Диаметр отверстия | Изготовление под заказ (под диаметр вала / болта) |
| Цвет | Черный (возможно изготовление другого цвета под заказ) |
| Стандарты | GB/T 3512 / HG/T 2866 |
Преимущества продукта
Высокая эластичность и износостойкость, фиксация за счет фланца, вибропоглощение и шумоподавление, простая установка. Изделие разработано для виброизоляции механических приводов, автомобильных подвесок и промышленного оборудования. Фланец обеспечивает эффективное ограничение положения и предотвращает осевое смещение втулки.
Общее описание изделия
Данная продукция представляет собой цилиндрическую резиновую втулку с фланцем, изготовленную методом прессования и вулканизации из высокоэластичной резины или полиуретана. Конструкция имеет круглый фланцевый выступ на одном конце и сквозное центральное отверстие. Втулка может устанавливаться на вал, а также надеваться на болт или палец для выполнения функций буфера и виброизоляции. Широко применяется в системах подвески автомобилей, шарнирных узлах строительной и сельскохозяйственной техники, соединительных узлах промышленного оборудования и других вращающихся/качающихся узлах, где требуется гашение вибрации и шума.
Основные эксплуатационные характеристики
- Высокая эластичность и поглощение ударов. Эластомер резины/полиуретана эффективно поглощает механические вибрации и кратковременные удары, снижает уровень шума и усталость металлических деталей.
- Ограничение положения фланцем, предотвращение смещения. Односторонний фланец создает надежный осевой упор после монтажа, исключает скольжение и выпадение втулки при вибрации.
- Износостойкость и устойчивость к старению, длительный срок службы. Высококачественные рецептуры резины устойчивы к истиранию, озону и ультрафиолету, обеспечивают долгий ресурс при эксплуатации на открытом воздухе и в условиях контакта с маслами.
- Сквозное отверстие, гибкая совместимость. Центральное отверстие подходит для разных диаметров валов и болтов, простая установка, хорошая взаимозаменяемость.
- Работа в широком температурном диапазоне, хорошая адаптация к условиям среды. Стандартное исполнение рассчитано на‑30 ℃～+80 ℃, для эксплуатации при экстремально низких или высоких температурах возможно изготовление по специальной рецептуре.
- Виброизоляция и шумоподавление, защита смежных конструкций. Исключает прямой контакт металл‑металл, значительно снижает рабочий шум и резонанс конструкций.
Сферы применения
- Автомобили и мотоциклы: втулки рычагов подвески, опорные втулки двигателя, соединительные втулки амортизаторов, втулки стабилизатора поперечной устойчивости.
- Строительная и сельскохозяйственная техника: втулки шарнирных пальцев, буферные втулки систем подвески, втулки тяг, втулки проушин гидроцилиндров.
- Промышленное оборудование: виброизоляционные втулки для вибросит, конвейеров, вентиляторов, насосов, станков и других вращающихся/качающихся узлов.
- Общее машиностроение: буферные элементы соединения металлических конструкций, противоизносные втулки дверных петель и шарнирных болтов, позиционирующие втулки приспособлений.
Изготовление по индивидуальному заказу
- Возможна настройка наружного и внутреннего диаметров, длины корпуса, наружного диаметра и толщины фланца, общей длины изделия.
- Доступные материалы: натуральный каучук (NR), хлоропреновый каучук (CR, атмосферостойкий), бутадиен‑нитрильный каучук (NBR, маслостойкий), полиуретан (PU, повышенная износостойкость).
- Специальные требования: маслостойкие и термостойкие рецептуры, усиление металлическим каркасом, втулки с двусторонним фланцем, нестандартные формы фланцев.
Рекомендации по монтажу
- Перед установкой проверьте соответствие диаметра вала/болта внутреннему отверстию втулки. Рекомендуется монтаж легким запрессовкой или с применением смазки.
- Фланцевая сторона должна быть направлена в сторону требуемого осевого ограничения; после сборки обеспечьте плотное прилегание фланца к основанию.
- Не используйте острые инструменты для рычажного монтажа, чтобы не разорвать резину и не повредить фланец.
- Периодически осматривайте втулку на наличие трещин, затвердевания и чрезмерного износа, своевременно производите замену.
- При постоянном воздействии масел, кислот‑щелочей и высоких температур выбирайте изделие из соответствующего специального материала.
Гарантия качества
- Применяемые стандарты: GB/T 3512 (воздушное старение резины) / HG/T 2866 (общие технические условия на резиновые изделия).
- Перед отгрузкой выполняется контроль размеров, твердости, прочности на растяжение, старения и других параметров.
- Предоставляются сертификаты материалов и протоколы испытаний, принимаются заказы по чертежам и образцам заказчика.
Ограничения при эксплуатации
- Запрещается монтаж сильными ударами, приводящий к деформации и растрескиванию втулки.
- Запрещается длительное воздействие масел, растворителей, концентрированных кислот и щелочей (без выбора специального химически стойкого материала).
- Запрещается эксплуатация за пределами расчетного температурного диапазона.
- Запрещается установка на вал или в отверстие со значительным несоответствием размеров.
- Запрещается использовать изделие как чисто металлический подшипник или подшипник скольжения под высокой нагрузкой.
- Запрещается длительное воздействие прямых солнечных лучей без технического обслуживания.
- Запрещается монтаж на поверхность установки с заусенцами и острыми кромками.
- Запрещается эксплуатация при перегрузке на растяжение и сдвиг.
